Campo magnético
22 mar, 2013
Print
PDFLíneas de campo
PRESENTACIÓN: Debajo de una lámina de plástico se sitúa una fuente de campo magnético depositando sobre ella limaduras de hierro. Estas se alinean a lo largo de las líneas de campo. Pueden visualizarse estas líneas para diferentes combinaciones de fuentes de campo magnético o incluso utilizar un ferrofluido o un aceite con limaduras para intuir el aspecto tridimensional del fenómeno.
- Augmented Reality Comes to Physics, Mark Buesing and Michael Cook, Phys. Teach. 51, 226 (2013)
- How Are Magnetic Lines of Force Formed?, Phys. Teach. 44, 308 (2006)
INTRODUCCIÓN: En la Naturaleza se observa:
- Los fenómenos magnéticos aparecen de forma natural en ciertos materiales (imán, magnetita).
- En estos imanes existen zonas donde la interacción es más intensa (Polo Norte, Polo Sur).
- Los polos interacción entre sí, repeliéndose o atrayéndose.
- No existen polos aislados.
- Los fenómenos magnéticos se manifiestan siempre que una carga en movimiento se encuentra próxima a un imán. En este último caso la interacción se produce a través de un campo magnético.
Al tratarse de un campo vectorial, puede representarse también por líneas de campo:
- Las líneas de campo serán proporcionales a la intensidad del mismo.
- La dirección de la línea de campo en cada punto puede determinarse colocando una delgada aguja imantada o “aguja prueba” en dicho punto, y observando cómo se orienta. La línea será tangente a la aguja.
- El sentido vendrá dado por la dirección Sur-Norte de la aguja de prueba, que coincide con el sentido Norte-Sur del imán creador del campo.
La unidad de campo magnético se llama Tesla. Es la intensidad de campo magnético que produce una fuerza de un Newton sobre una carga de un Culombio que se mueve perpendicularmente al campo con una velocidad de un metro por segundo.
OBJETIVO: Visualizar las líneas de campo magnético en diferentes imanes.
MATERIALES: imanes varios (barra, circulares, planos…), limaduras de hierro, film de plástico transparente, folio blanco, fuente de luz.

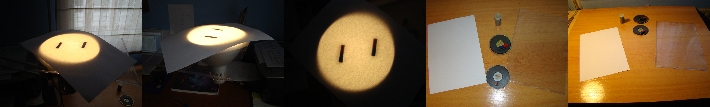

MONTAJE: Imanes de barra: sobre un foco de luz colocamos el film transparente, sobre él los imanes y sobre los imanes un folio en blanco (es mejor estar en una habitación a oscuras). Ahora sobre el folio esparcimos las limaduras de hierro, hay que tener mucho cuidado y nunca dejar que los imanes y las limaduras interaccionen pues serán muy complicados de separar.

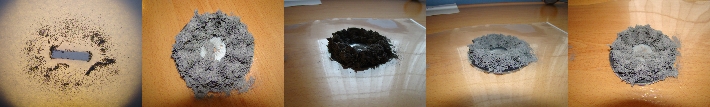

En el caso del imán circular únicamente colocamos el film transparente sobre él y esparcimos las limaduras encima.

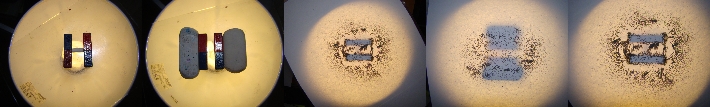

EXPLICACIÓN: Se dice que los imanes crean una perturbación en el espacio que los rodea denominada campo magnético. Los campos se representan mediante líneas de fuerza. Todos los imanes tiene dos polos y las líneas de fuerza se representan saliendo del Polo Norte y entrando por el Polo Sur. Espolvoreando limaduras de hierro sobre el imán podemos hacer visibles las líneas de fuerza. Si colocamos los dos imanes separados con los polos diferentes enfrentados las líneas conectaran los dos imanes desde el polo norte de un imán al polo sur del otro. Pero si colocamos los dos imanes con los polos iguales enfrentados las líneas no pueden conectar los dos imanes.
CONCEPTOS: magnetismo, campo vectorial, líneas de fuerza, polos magnéticos, imán, materiales magnéticos, atracción/repulsión, Tesla.
MÁS INFORMACIÓN:
TEXTOS:
- R. Serway, Física, Mac Graw Hill, 2010.
- P. Tipler, Física para la Ciencia y la tecnología, Reverté, 2012.
- R. Ehrlich, Turning the World Inside Out and 174 Other Simple Physics Demonstrations, Princeton University Press, 1997.
ALUMNADO 2011-2012: Jacobo Portela, Sergio Pouso, Noela Rama
ENLACE pdf ALUMNADO:
ALUMNADO 2011-2012: Estrella Alonso, Lara Ferreira
ENLACE pdf ALUMNADO:
ALUMNADO 2010-2011: Elena Maceiras, Diana Martínez, Sandra Martínez
ENLACE pdf ALUMNADO:
